Modelo: CPL07

🔹 Presentación

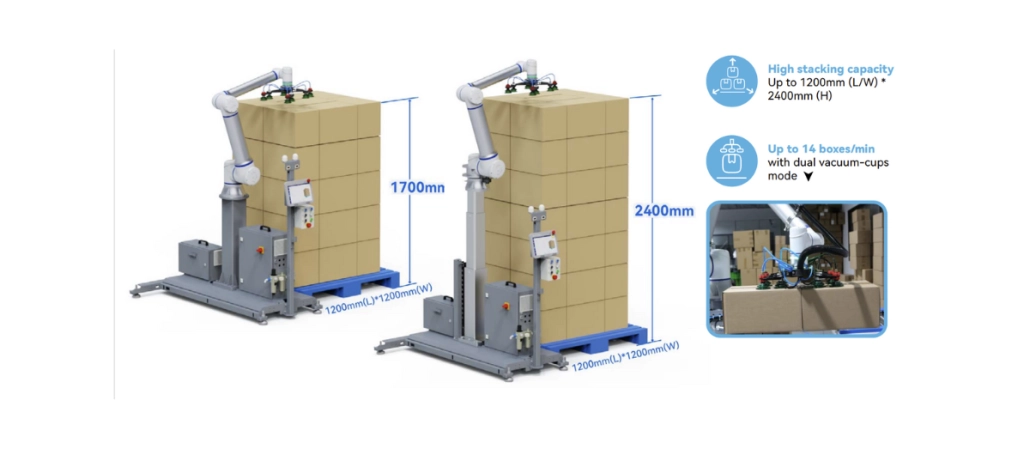

  • Columna telescópica ajustable con elevador, altura máxima hasta 2 400 mm.
  • Soporta hasta 3 cobots (CS620, CS625 o CS530H).
  • Diseñado para carga útil entre 20 kg y 30 kg.
  • Radio de trabajo: 1 800 mm, repetibilidad: ± 0,1 mm, 6 ejes.

Especificaciones técnicas

Carga útil20 kg
Radio de alcance1 800 mm
Repetibilidad± 0,1 mm
Número de ejes6
Altura máxima de paletizado2 400 mm
Tamaño máximo del palet1 200 mm × 1 200 mm
Peso410 kg

Composición del sistema

  • Columna telescópica hasta 2 400 mm.
  • Brazo cobot: CS620 / CS625 / CS530H.
  • Consola ERP400 / ERP400S con pantalla de 12,1″ (1280×800, IP54), cable de 5,5 m.
  • Controlador tipo CA + base de apoyo y escáneres de seguridad opcionales.
  • EOAT: Ventosas simples o dobles (hasta 14 cajas/min).

Software

Software de paletización Elite Robots: interfaz intuitiva, configuración en 4 pasos (< 10 minutos),
rediseño de tareas rápido y compatible con software de terceros.

Ventajas destacadas

  • Modular y altamente configurable.
  • Seguro, cumple ISO 10218 e ISO 13849.
  • Flexible, compacto, portátil, adaptable a otras líneas.
  • Rápido ROI: recuperación en menos de 12 meses.

Contenido del unboxing

  • Brazo cobot (CS620, 625 o 530H).
  • Columna telescópica + base.
  • Consola ERP400 o ERP400S.
  • EOAT completo (ventosas, controlador y sistema).

Recursos técnicos

Disponibles archivos CAD/PDF con dibujos (top, front, side) del modelo CPL07.

Modelo: CPF10

🔹 Presentación

  • Columna fija con pedestal de 1 000 mm de altura.
  • Compatible con hasta 3 cobots: CS620, CS625 o CS530H.
  • Diseñado para carga útil de 20–30 kg.
  • Tamaño de palet: 1 200 × 1 000 mm.
  • Velocidad de paletizado: 7 cajas/minuto (simple) o hasta 14/min (doble).

Especificaciones técnicas

ColumnaFija – 1 000 mm
Altura máxima de apilamiento1 600 mm
Tamaño máximo del palet1 200 × 1 000 mm
Carga útil20 kg…30 kg (según cobot)
Velocidad7 cajas/min (simple) – 14 cajas/min (doble EOAT)
Temperatura operativa0 °C – 50 °C
Potencia pico2–3,5 kW
Fuente de alimentaciónMonofásica 220 VAC/110 VAC, 50–60 Hz
Peso aprox.≈ 430 kg
Huella1 400 × 1 700 mm

Composición del sistema

  • Brazo cobot: CS620 / CS625 / CS530H.
  • Columna fija – 1 000 mm de elevación.
  • Consola de programación ERP400 o ERP400S (pantalla 12,1″, IP54, cable 5,5 m).
  • Controladores: tipo CA + base de apoyo. Escáneres de seguridad opcionales.
  • EOAT: Ventosas simples o dobles.

Software

Software propietario de paletización Elite Robots: interfaz intuitiva, 4 pasos de configuración en menos de 10 min, sin programación. Compatible con soluciones externas.

Ventajas destacadas

  • Modularidad con columna fija, ideal para entornos con alturas limitadas.
  • Seguridad garantizada: normas ISO 10218, ISO 13849, y opcional de escáneres.
  • Compacto y estable, sin mecanismos móviles para la columna.
  • ROI rápido: amortización en menos de 12 meses.

Unboxing

  • Brazo cobot CS620, CS625 o CS530H.
  • Columna fija + base de soporte.
  • Consola ERP400 o ERP400S.
  • EOAT (ventosas, controlador, sistema).

Recursos técnicos

Incluye archivos de dibujo (top/front/side) para CPF10/CPL07 en formato CAD/PDF.Â
